⬆ Elevador de cangilones — diseño orientativo (CEMA)

Resultados orientativos. No sustituyen al cálculo conforme a normativa (EN 81, ISO 4413, etc.) ni a la firma de un ingeniero responsable.

Asistente en tres pasos: material y geometría → selección de cangilón y banda → potencia, tensiones y veredictos. Al final, igual que en cintas y tornillo: recomendaciones de motorreductor y comprobador si ya tiene un modelo. Las fórmulas siguen la práctica habitual (capacidad, P ≈ Q·H/(367·η), arrastre en bota). Valide con CEMA y fabricante.

⚠ Cálculo orientativo — No sustituye al diseño conforme a normativa (CEMA / ISO 5048) ni a la firma de un técnico competente. Validar siempre con el fabricante y el instalador habilitado.

Descripción y alcance de la calculadora

El asistente encadena capacidad geométrica, velocidad periférica del tambor y elevación útil para obtener potencias y esfuerzos característicos del elevador de cangilones en una lectura alineada con los métodos semiempíricos que tradicionalmente expone la bibliografía tipo CEMA sin sustituir el proyecto firmado por proveedor. Ayuda a ingenieros de proceso en minería, cemento y agrícola que deben comparar alturas de elevación o cambios de producto abrasivo. Por ejemplo, permite estimar si una mayor fluidez del grano reduce tanto la velocidad admisible que hace falta ampliar el diámetro de polea antes de subir tonelaje horario.

Guía rápida de cada magnitud

Junto a cada etiqueta hay un : en escritorio, pase el cursor; en móvil, pulse para ver la ayuda.

Las etiquetas usan el paquete unificado data-i18n (claves de máquina como beLblH y beConv.* para chips y opciones). Navegación y presets comparten el mismo sistema.

Paso 1: material, capacidad y geometría base (H, C, tambores).
Paso 2: cangilón, velocidad y banda; se calcula paso mínimo orientativo.
Paso 3: potencia, tensión y veredictos de riesgo (centrífugo / margen).
Motorreductor: se compara contra potencia de eje, par y rpm del tambor de cabeza.

Casos reales (un clic)

Rellena un punto típico de grano o mineral; puede ajustar en los pasos del asistente.

Geometría y capacidad

Altura de elevación H ?

Típ. 12–45 m (grano / cemento)

Capacidad requerida ?

t/h

Típ. 30–150 t/h en elevadores medianos

Tipo de cangilón ?

Material

Densidad aparente ?

kg/m³

Típ. 650–1200 kg/m³ a granel

Fluidez ?

Abrasividad ?

Cinemática

Velocidad de banda/cadena ?

m/s

Paso entre cangilones (mm) ?

Orientativo 120–600 mm; paso mínimo según Q, v y volumen de cangilón. Ajuste si el catálogo exige otro paso.

Diámetro de polea superior ?

Tambor cabeza típ. 0,5–1,2 m · bota 0,4–0,9 m

Diámetro de polea inferior ?

Tambor cabeza típ. 0,5–1,2 m · bota 0,4–0,9 m

Tipo de descarga ?

Centrífuga: materiales fluidos y mayor velocidad. Gravedad: materiales frágiles/abrasivos y menor velocidad. Mixta: punto intermedio.

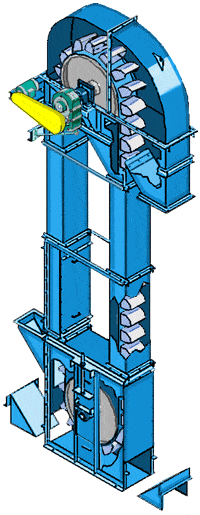

El diagrama a la derecha crece con H para visualizar la escala del elevador.

Tabla orientativa de velocidad de banda

Material	Velocidad orientativa
Granos secos, semillas	1.2 – 2.0 m/s
Carbón, fertilizantes	1.0 – 1.5 m/s
Materiales abrasivos	0.8 – 1.2 m/s

Rendimientos y arrastre (bota)

Rendimiento de elevación η ?

k arrastre bota / dragado ?

fracción sobre P_e

Rendimiento transmisión ?

Resultados y comprobación

Qué resuelve esta herramienta

Asistente por pasos: capacidad, cinemática y potencia orientativas al estilo prácticas CEMA habituales. No sustituye el diseño firmado por el proveedor.

Geometría, capacidad y supuestos de bota/tambor en flujo guiado.
Comprobación de motorreductor cuando hay resultados.
Abrasión, descarga y estructura simplificadas.
Módulo Pro; el resumen copiable es gratuito.

Resumen para proveedor (gratis)

Copie entradas del paso actual y resultados principales en texto o CSV cuando estén disponibles.

✓ Comprobar motorreductor

Selecciona un motorreductor de catálogo para comparar su potencia y par con los resultados calculados. No modifica los datos del formulario. Los datos son orientativos según especificaciones publicadas por el fabricante.

Marca ?

Filtrar modelo ?

Modelo ?

◎ Motorreductores (catálogo ejemplo) Recomendaciones y exportación

⌗ Desglose de ingeniería Cálculo paso a paso

Detalle de cálculo para auditoría técnica rápida.

※ Hipótesis del modelo Supuestos y límites del cálculo

Pro PDF Exportar informe

Con plan Pro puede generar el PDF completo con diagrama; en gratuito verá un resumen y el enlace para contratar.
