Ascensor de tracción (montacargas / personas)
Resultados orientativos. No sustituyen al cálculo conforme a normativa (EN 81, ISO 4413, etc.) ni a la firma de un ingeniero responsable.
Modelo orientativo de cables y contrapeso: relación de tensiones vs Euler-Eytelwein, masa de contrapeso (cabina + 40–50% carga útil), elección de Ø y número de cables con factor de seguridad (10 carga / 12 personas), y par de frenado en polea. El esquema del hueco está a la derecha, como en cinta plana y elevador de cangilones. No sustituye EN 81 ni memoria de instalación.
Guía rápida de cada magnitud
Junto a cada etiqueta hay un : en escritorio use hover; en móvil, pulse para abrir la ayuda.
- Q y Mc: fijan desequilibrio de masas, potencia y par en la polea tractora.
- Contrapeso óptimo: referencia inicial Mc + 45%·Q; luego ajuste según servicio real.
- Euler (T1/T2): valida adherencia en canal con el límite e^(μ·α).
- Cables y SF: selección orientativa por carga de rotura y factor mínimo según normativa.
Casos reales (un clic)
Rellena un punto de trabajo típico de montacargas; puede ajustar después.
Cargas y recorrido
Factores de seguridad mínimos orientativos
| Servicio | SF mínimo orientativo |
|---|---|
| Montacargas / carga | 10 |
| Personas (ascensor) | 12 |
Contrapeso
Fracción de la carga útil Q que el contrapeso equilibra. Rango típico: 0,40–0,50 (norm. EN 81: ≥ 0,40). Con 0,45 y Q=2000 kg, el contrapeso es Mc + 0,45·Q.
Polea y adherencia (Euler-Eytelwein)
Los resultados y el diagrama se actualizan al cambiar los datos. Este botón despliega el bloque de motorreductores.
Resultados y veredictos
Hipótesis · modelo estático orientativo; no memoria reglamentaria.
Qué resuelve esta herramienta
Masas, eslingado, adherencia Euler y cables de ejemplo para enseñanza o precomprobación. No sustituye EN 81 ni proyecto firmado.
- Contrapeso frente a cabina y carga útil con tracción simplificada.
- Comprueba margen de adherencia T₁/T₂ frente a exp(μ·α).
- Cables y factores de seguridad son orientativos.
- PDF Pro si está habilitado; resumen copiable gratuito.
Resumen para proveedor (gratis)
Copie masas, geometría y resumen de tracción en texto o CSV.
Hueco · vista lateral

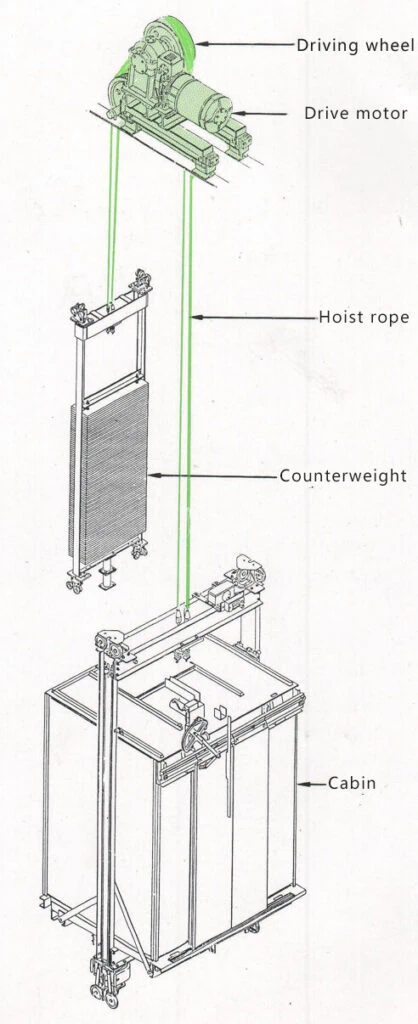

Polea tractora, cabina, contrapeso, guías y arrollamiento 1:1 o 2:1. La escala vertical sigue la altura de viaje H.
Comprobar un motorreductor que ya tengo
Selecciona un motorreductor de catálogo para comparar su potencia y par con los resultados calculados. No modifica los datos del formulario. Los datos son orientativos según especificaciones publicadas por el fabricante.
